MCS1 Control Embedded Para Devanadoras

Alta sencilla tablilla de ejecucion embedded en control de movimientos


El siguiente folleto esta en Formato PDF (Formato Documento Portable), necesitara un espectador PDF para mirar o imprimir tus archivos. Si tu browser no viene automaticamente con un espectador PDF, puedes bajar el PDF, espectador recomendado. Adobe Acrobat Reader, Gratis en Adobe Systems Web site.
                                                 MCS1 Bajo De Folleto PDF (1.5MB)

Aplicaciones:

  • Devanadoras de Mano
  • Devanadoras de Mano(sencillo o ejes multiples)
  • Devanadoras de Palo
  • Devanadoras Multiples
  • Devanadoras de Aluminio
  • Devanadoras de Alto Peso
  • Maquinas de Pick & Place
  • Posiciones de tabla XYZ
  • Conversiones de control en devanadoras

Fotografias de maquinas terminadas:

Faccion de Programacion:

  • Modos de Operacion
    • Modo Inmediato - Entrar informacion y correr
    • Simple - Multi preset
    • Complejo - 'Arriba Abajo' programacion
  • Faccion De Entreno
  • Resolucion de Pulgada o Metrico
  • Tipos en Devanados:
    • Tiro Linear
    • Tiro Orthocyclic
    • Tiro Incrementales o de paso
    • Tiro Universal
    • "Electro Guia"guia de alambre atravesando
  • Intuitive instruction set
  • Mensaje de operadora programable
  • Cargar/Bajar a remoto PC
  • Modo de operacion en Ingles o Español
  • Electro Guia Guia de alambre atravesando

Caracteristicas:

Norma Entradas Digitales:

  • User definable 24 Volt DC sinking inputs
  • Safety Shield/Guard input
  • Entrada de palanca
  • Entrada  Detecto en Rompe en Alambre
  • Relevador De Pedal
  • E-Stop/Power off input

Control De Salidas De Movimiento:

  • 12 DAC with ±10 volt output
  • Drive enable output
  • Opto coupled PWM output
  • 2 Phase bipolar stepper motor output
  • Paso y Direccion para  microstepping



Norma Entradas Digitales:

  • Uso difinible 24 Volt DC sinking outputs
  • Relevador de poder Maestro

Memoria:

  • 64K-256K Battery backed user memory (Expandable)
  • 3500 Lines of 'Top Down' program
  • 256K Flash memory
  • 10 Presets

Salidas Opcionales De Analogo

  • (4) Hysteresis Brake Current regulators
  • (2) 0-10 Volt outputs

Puertos:

  • High speed RS232 serial port
  • USB high speed port
  • Optional bi-directional parallel port

Entradas Opcionales De Analogo:

  • Variable speed foot pedal
  • Manual speed potentiometer

Interface De Computer:

  • MS-DOS Terminal Communications
  • Program Upload/Download to PC
  • Windows 98/NT/2000 GUI

Control De Entradas  De Mocion:

  • High speed 3 channel encoder inputs
  • Drive fault inputs
  • Electro Guide wire guided traverse sensor

Opciones Especiales:



El MCS1 es de alta ejecucion disponbile a controlar virtualmente cualquiera combinacion de motores de uso para mandril o atravesar en una devanadora de bobinas. La tecnologia del control embedded usada en este control es derivada de la popular base de control MCS4 usada en maquinas de devananar con ejes-multiplese en mandril.

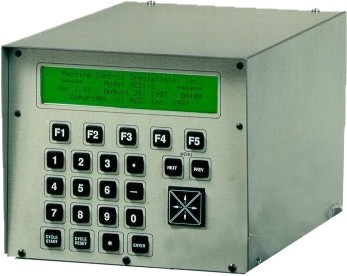

Empaque del control mide como una caja de zapatos 6.5h x 8.0w x 12d cual contiene el completo control electronico y fuente de poder. El panel de frente usa teclas de botones grandes para entrar informacion de devanado o seleccionar programas. Una linea de cuatro por caracteristicas de 40 mostradores, LCD es usado para mostrar la informacion del devanado al igual que la informacion de produccion.

Disponilbe configuracion de atravesar en manejo provee operacion abierta y cerrada en alambre en motores de paso al igual que cerrado de alambre en control de PID de Servomotores De con carbon o Servomotores sin carbon.

Disponible configuracion en manejo provee cerrada en alambre en control de PID y manejo de motores SCR, Servomotores de carbon o sin carbon.



Configuraciones:

SCR Regenerative Spindle

Este sistema de mandril con costo bajo y alambre cerrado es posible utilizando un motor simple DC y control de motor SCR. RPM puede ser programado de zero a velocidad completa de mandril. Rotacion pude ser bi-direccional usando un relevo  suministrado para inverso de poleridad en poder del motor.


Mandril De Servo

Este sistema de mandril de alta ejecucion de alambre cerrado provee la mas fina y precisa posicion posible. ion posible. Utiliza un algorithm PID para posicion de servo. Puede funcionar con cualquier tipo de amplificadores de motor con carbon o sin carbon. Rotacion en normalmente bi-direccional y velocidad es bien precisa de 0 RPM a velocidad completa de mandril de 24,000 RPM.

Atravesar De Pasos

Este bajo costo de sistema para atravesar usa una norma o motor de microstepping unido a un tornillo de guia para manejar la guia de alambre. Es adequado para aplicaciones  normalmente medianas y finos alambres debido a la relativamente bajas velocidades en atravesar. La configuracion norma es en lazo abierto pero una opcion de version en alambre cerrado usa un encoder para garantizar posicion.

Atravesar De Servo

Este sistema de alta ejecucion de atravesar provee la mas fina y precisa posicion posible. Utiliza un algorithm PID para posicion de servo. Largo rango de alambre es posible ya que la velocidad de atravesar excede 400 pulgadas por minuto. Tiro de paso o devanado paralelo en disponible con atravesar con servo. . Opcion de Electro Guia ahora provee una caracteristica programable en guia de alambre.

Ultimo cambio: 07-02-01
